BF-600TP
产品描述
产品特色
双向全支撑型床身结构
● 全支撑箱形底座结构，X轴在下、Y轴在上；保证工作台在XY轴全行程范围内始终处于完全支撑工况，避免常规立式加工中心工作台移动到X轴正，负极限位置时悬垂的缺点;
● 三轴线性导轨跨距、滑块距离、主轴中心到Z轴导轨面距离等床身尺寸都严格遵循1:1的作用点与支撑点等距的超宽超大结构。
| 标配 | ▶工件吹气系统 | ▶电气箱热交换机 | 选配 | ▶第四轴旋转轴 | ▶三轴中空油冷螺杆 |
| ▶刀具冲屑系统 | ▶床身导轨防护罩 | ▶BT40-24T/30T圆盘式刀库 | ▶主轴中心出水功能 | ||
| ▶自动集中润滑系统 | ▶全防护 | ▶12000/15000RPM直结式主轴 | ▶双螺杆+链板式排屑机 | ||
| ▶主轴温控系统 | ▶三色警报灯 | ▶18000/20000PM内藏式主轴 | |||
| ▶手持操作单元 | ▶ 工作灯 | ▶三轴全闭环检测系统(光栅尺) |
创新设计理念 伺服轴及主轴热温升抑制系统

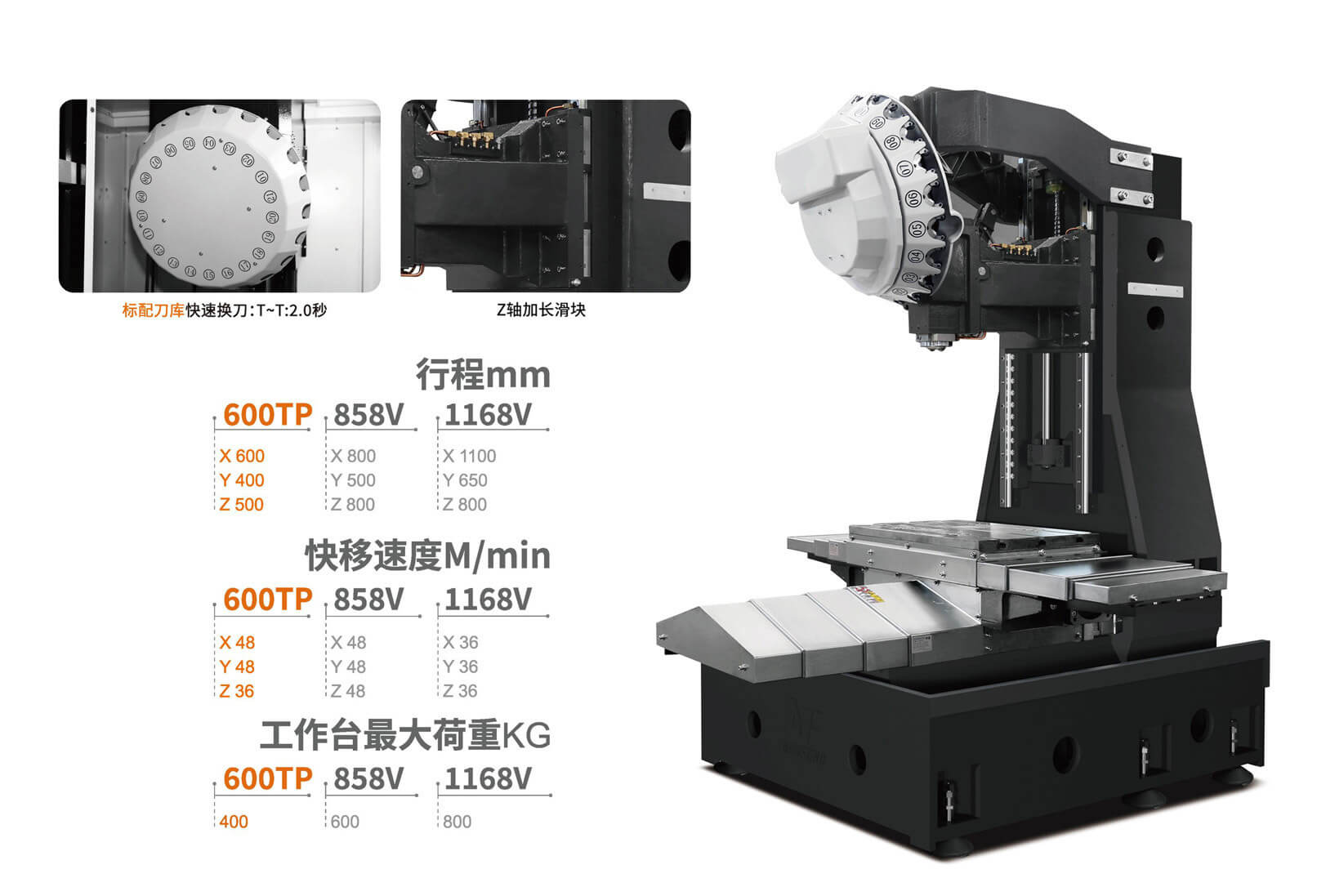

VP系列高速高精密机型
机械特点
● 加大Z轴行程，四轴、五轴转台加装尤其方便;
● 刚性攻牙速度S4000RPM;
● 后排屑配合强劲冲屑装置，减少停机清扫时间;
● 刀库远离加工区间，减少刀柄夹渣机率。
高速度、高效率、无配重
量产化加工理想选择!
高刚性主体机构
所有主件均采用HT300铸铁, (高张力铸件材质)吸震力强、耐磨性佳;
并经应力消除与时效处理,确保机械平台稳定性和精度高特性。
标准配置
选配配置
|
表面质量检测
|
进给: 1800 |
|
|
材料6061 |
X/Y公差:≤0.012mm |
|
|
X/Y公差:≤0.012mm |
Z公差:≤0.008mm |
|
|
Z公差:≤0.008mm |
表面粗糙度:Ra1.2 |
|
VP系列高速高精密机型
|
规格说明 |
单位 |
BF-600TP |
BF-858V |
BF-1168V |
|
行程范围 |
||||
|
X轴行程 |
mm |
600 |
800 |
1100 |
|
Y轴行程 |
mm |
400 |
500 |
650 |
|
Z轴行程 |
mm |
500 |
800 |
|
|
主轴鼻端至工作台距离 |
mm |
150-650 |
130-930 |
|
|
主轴中心至立柱轨面距离 |
mm |
456 |
520 |
658 |
|
工作台 |
||||
|
工作台尺寸 |
mm |
700X420 |
900X500 |
1200X600 |
|
工作台max承重 |
kg |
400 |
600 |
800 |
|
T型槽尺寸 |
mm |
3-14x135 |
5-18X100 |
|
|
数控系统 |
||||
|
标准控制器（发那科） |
|
Oi-MF Plus |
|
|
|
标准控制器（三菱） |
|
M80A |
|
|
|
标准控制器（西门子） |
|
828D SW28x |
|
|
|
主轴 |
||||
|
联接方式 |
|
直联式 |
||
|
主轴转速 |
rpm |
20000 |
12000 |
|
|
主轴锥度及规格 |
|
BT30 |
BBT40 |
|
|
主轴电机功率（发那科） |
kw |
3.7/5.5/9 |
11/15 |
|
|
主轴电机扭矩（发那科） |
NM |
14.1/17.5/28.7 |
52.5/95.5/118 |
|
|
主轴电机功率（三菱） |
kw |
3.7/5.5 |
11/15/18.5 |
|
|
主轴电机扭矩（三菱） |
NM |
14.1/17.5/28.7 |
52.5/95.5/118 |
|
|
主轴电机功率（西门子） |
kw |
4.8/9.0/21.2 |
9/17.1/21.2 |
|
|
主轴电机扭矩（西门子） |
NM |
10/19/45 |
57/108/135 |
|
|
三轴 |
||||
|
X/Y/Z三轴电机功率（发那科） |
kw |
2.5/2.5/2.7 |
3.0/3.0/3.0 |
|
|
X/Y/Z三轴电机功率（三菱） |
kw |
1.5/1.5/3.0 |
3.0/3.0/3.0 |
|
|
X/Y/Z三轴电机功率（西门子） |
kw |
2.85/2.85/3.55 |
2.9/2.9/3.55 |
|
|
X/Y/Z三轴电机扭矩（发那科） |
NM |
XY：8/32 Z: 12/46 |
20/45 |
|
|
X/Y/Z三轴电机扭矩（三菱） |
NM |
XY：9/42 Z：22.5/64 |
22.5/64 |
|
|
X/Y/Z三轴电机扭蛆（西门子） |
NM |
XY : 12/36NM Z : 22/66 |
22/66 |
|
|
X/Y/Z快移速度（发那科） |
m/min |
48/48/36 |
48/48/48 |
36/36/36 |
|
X/Y/Z快移速度（三菱） |
m/min |
48/48/36 |
48/48/48 |
36/36/36 |
|
X/Y/Z快移速度（西门子） |
m/min |
48/48/36 |
48/48/48 |
36/36/36 |
|
机台精度 |
||||
|
定位精度（双向） |
mm |
±0.003/300 |
±0.005/300 |
|
|
重复精度 |
mm |
±0.002/300 |
±0.003/300 |
|
|
机械 |
||||
|
空压规格 |
kg/cm2 |
6-7bar |
||
|
机械外观（长度尺寸） |
mm |
1800 |
2790 |
3170 |
|
（宽度尺寸） |
mm |
2500 |
2600 |
3200 |
|
（高度尺寸） |
mm |
2650 |
3160 |
3300 |
|
机械重量 |
kg |
3800 |
5800 |
7500 |
