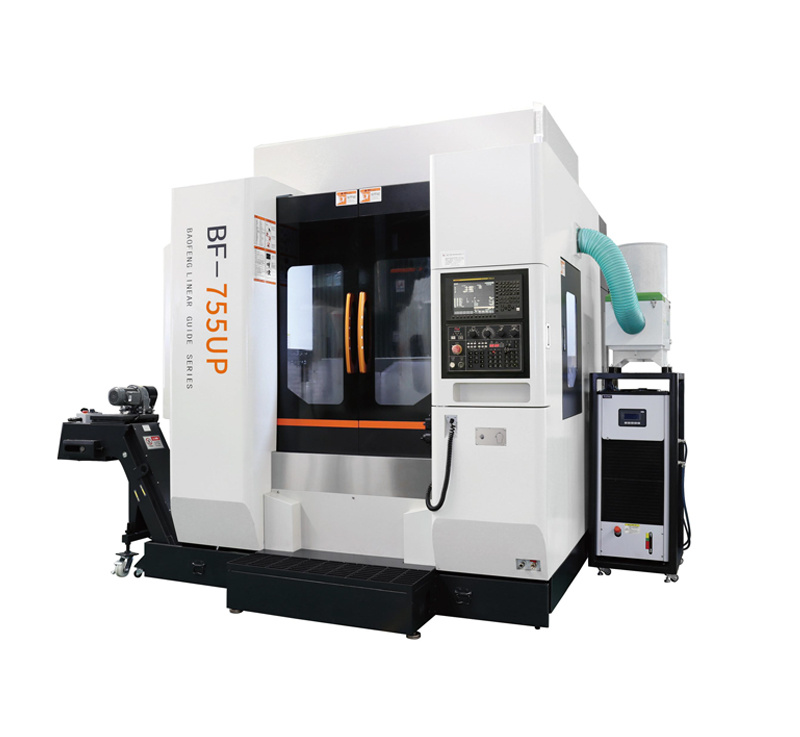

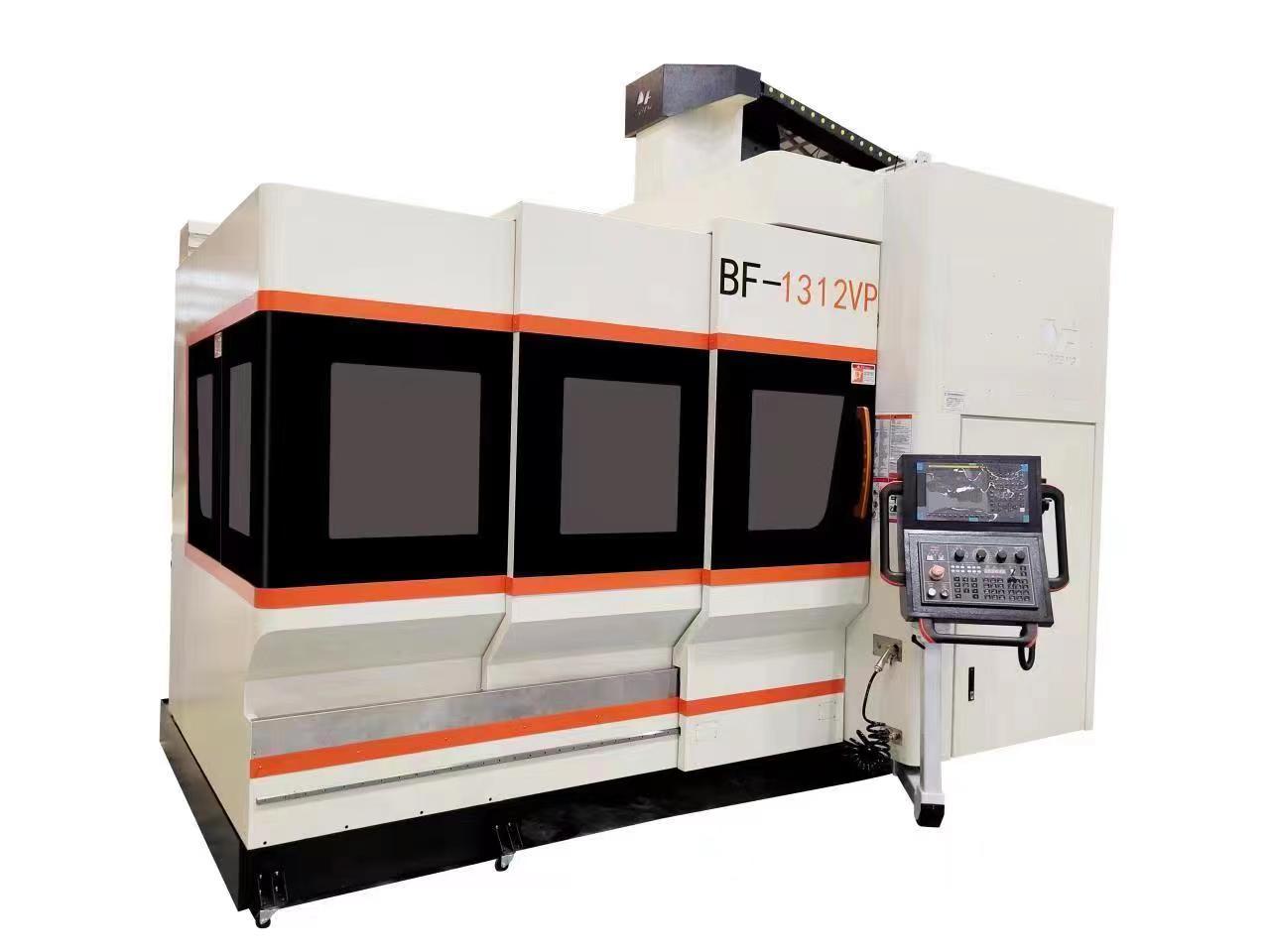

BF-755UP/BF-1312UP/BF-1814UP
UP系列高速高精密机型

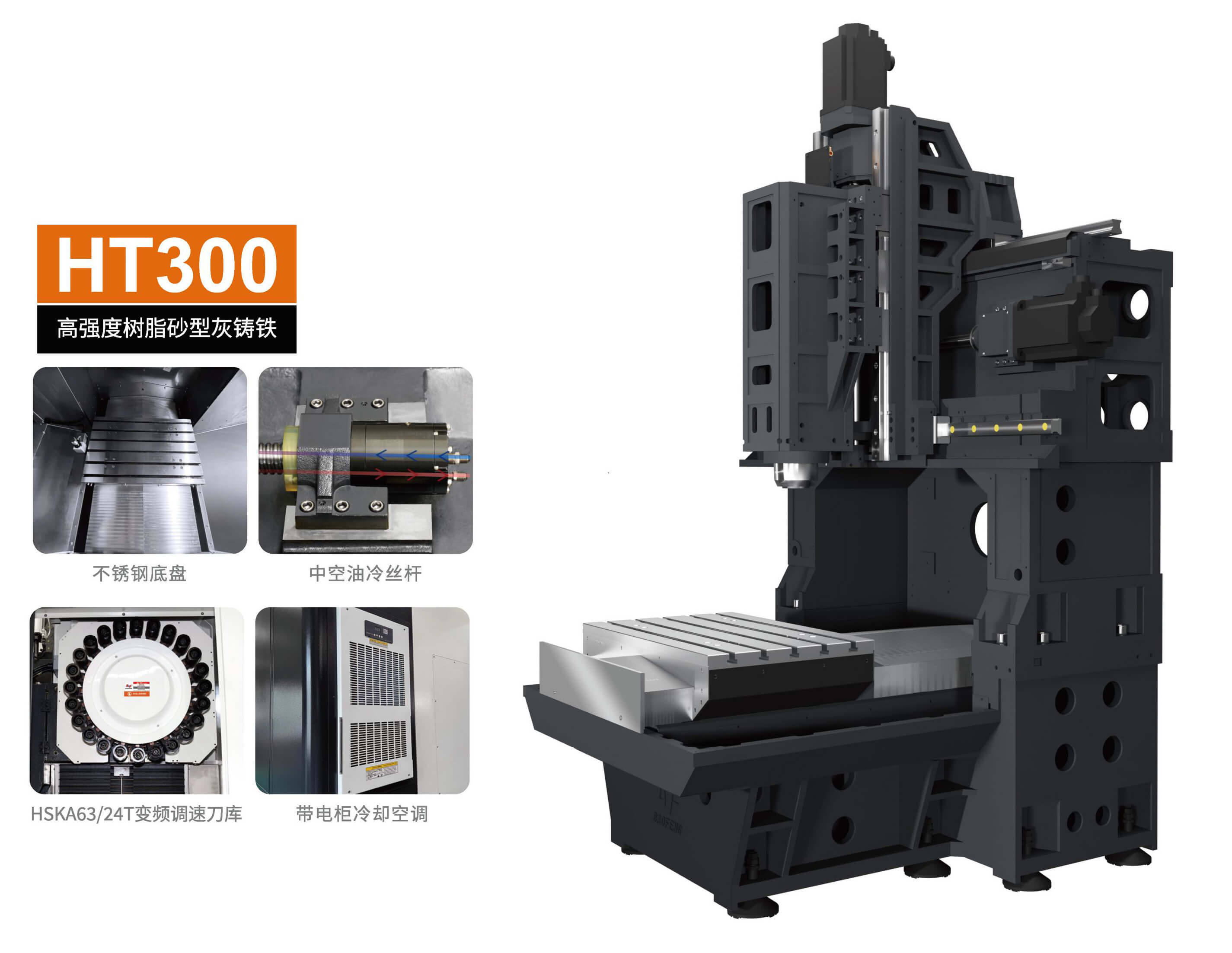

机械特点
● 主轴箱采用滑块移动设计，确保Z轴轴向刚性和精度保持的一致性;
● X轴采用龙门结构，在保证加工范围同时大程度减小了主轴悬臂长度;
● 龙门导轨采用阶梯式分布，使X轴运行重心更加靠近龙门铸件;
● 底座本体匹配倾斜后冲水排屑，解决精密加工产生的粉状屑的清洁困扰;
● 配备高速大功率HSKA63电主轴，大扭矩、低振动、高刚性;
● 三轴均通过光栅尺实现全闭环位置检测，精度高。
|
机械参数 |
单位 |
BF-755UP |
BF-1312UP |
BF-1814UP |
|
工作台行程X |
mm |
700 |
1300 |
1800 |
|
工作台行程Y |
mm |
550 |
1000 |
1400 |
|
工作台行程Z |
mm |
500 |
700 |
|
|
快速移动X |
mm/min |
30 |
15 |
|
|
快速移动Y |
mm/min |
30 |
15 |
|
|
快速移动Z |
mm/min |
30 |
15 |
|
|
工作台max负重 |
KG |
800 |
1800 |
4000 |
|
外观(长度) |
mm |
2900 |
4000 |
5075 |
|
外观(宽度) |
mm |
2420 |
3000 |
3800 |
|
外观(高度) |
mm |
3000 |
3500 |
3900 |
|
主轴转速 |
rpm |
20000 |
10000 |
|
|
标配 |
▶工件吹气系统 |
▶电气箱热交换机 |
▶双支工作灯 |
|
▶刀具冲屑系统 |
▶底盘冲屑系统 |
▶后冲水强力排屑装置 |
|
|
▶自动集中润滑系统 |
▶床身导轨防护罩 |
▶中空油冷丝杆 |
|
|
▶主轴温控系统 |
▶全防护 |
▶电箱空调 |
|
|
▶手持操作单元 |
▶ 三色警报灯 |
▶美德龙对刀仪 |
|
规格说明 |
单位 |
BF-540UP |
BF-755UP |
BF-1312UP |
BF-1814UP |
|
行程范围 |
|||||
|
X轴行程 |
mm |
500 |
700 |
1300 |
1800 |
|
Y轴行程 |
mm |
400 |
550 |
1000 |
1400 |
|
Z轴行程 |
mm |
220 |
500 |
700 |
|
|
主轴鼻端至工作台距离 |
mm |
170-390 |
180-680 |
150-850 |
200-900 |
|
龙门宽度 |
mm |
620 |
950 |
1200 |
1430 |
|
工作台 |
|||||
|
工作台尺寸 |
mm |
500X400 |
850X550 |
1450x1000 |
1800x1200 |
|
工作台max承重 |
kg |
300 |
800 |
1800 |
4000 |
|
T型槽尺寸 |
mm |
3-14X100 |
5-18X100 |
5-18x150 |
7-18x160 |
|
数控系统 |
|||||
|
标准控制器（发那科） |
|
/ |
Oi-MF Plus |
||
|
标准控制器（三菱） |
|
/ |
M80A |
||
|
标准控制器（西门子） |
|
828D SW28x |
|||
|
主轴 |
|||||
|
联接方式 |
|
电主轴 |
|||
|
主轴转速 |
rpm |
30000 |
20000 |
10000 |
|
|
主轴锥度及规格 |
|
HSK-E40 |
HSK-A63 |
BBT50 |
|
|
主轴电机功率（发那科） |
kw |
/ |
14.1/26/30 |
26/30/37 |
|
|
主轴电机扭矩（发那科） |
NM |
/ |
26/47/55 |
79.6/110/179 |
|
|
主轴电机功率（三菱） |
kw |
/ |
14.1/26/30 |
15/18/22.5 |
22/26/32.5 |
|
主轴电机扭矩（三菱） |
NM |
/ |
26/47/55 |
25.6/64.5/80.6 |
82.7/210 |
|
主轴电机功率（西门子） |
kw |
11 |
14.1/26/30 |
15/18/22.5 |
22/26/32.5 |
|
主轴电机扭矩（西门子） |
NM |
8.5 |
26/47/55 |
25.6/64.5/80.6 |
82.7/210 |
|
三轴 |
|||||
|
X/Y/Z三轴电机功率（发那科） |
kw |
/ |
3.0/3.0/3.0 |
4.0/4.0/4.0 |
7.0/4.0/4.0 |
|
X/Y/Z三轴电机功率（三菱） |
kw |
/ |
3.0/3.0/3.0 |
4.5/4.5/4.5 |
7.0/4.0/4.0 |
|
X/Y/Z三轴电机功率（西门子） |
kw |
/ |
2.9/2.9/3.55 |
4.5/4.5/4.5 |
|
|
X/Y/Z三轴軸电机扭矩（发那科） |
NM |
/ |
20/45 |
22/64 |
X:30/83 YZ:22/64 |
|
X/Y/Z三轴龟机扭矩（三菱） |
NM |
/ |
22.5/64 |
37.2/90 |
|
|
X/Y/Z三轴电机扭矩（西门子） |
NM |
三轴直线电机推力 X：4400Nm YZ：2940NM |
22/66 |
40/120 |
30/90 |
|
X/Y/Z快移速度（发那科） |
m/min |
/ |
30/30/30 |
15/15/15 |
|
|
X/Y/Z快移速度（三菱） |
m/min |
/ |
30/30/30 |
15/15/15 |
|
|
X/Y/Z快移速度（西门子） |
m/min |
60/60/60 |
30/30/30 |
15/15/15 |
|
|
机台精度 |
|||||
|
定位精度（双向） |
mm |
±0.003/300 |
|||
|
茵复精度 |
mm |
±0.002/300 |
|||
|
机械 |
|||||
|
空压规格 |
kg/cm2 |
6-7bar |
|||
|
机械外观（长度尺寸） |
mm |
2200 |
2900 |
4000 |
5075 |
|
（宽度尺寸） |
mm |
2010 |
2420 |
3000 |
3800 |
|
（高度尺寸） |
mm |
2620 |
3000 |
3500 |
3900 |
|
机械重量 |
kg |
4500 |
6500 |
12500 |
19500 |
