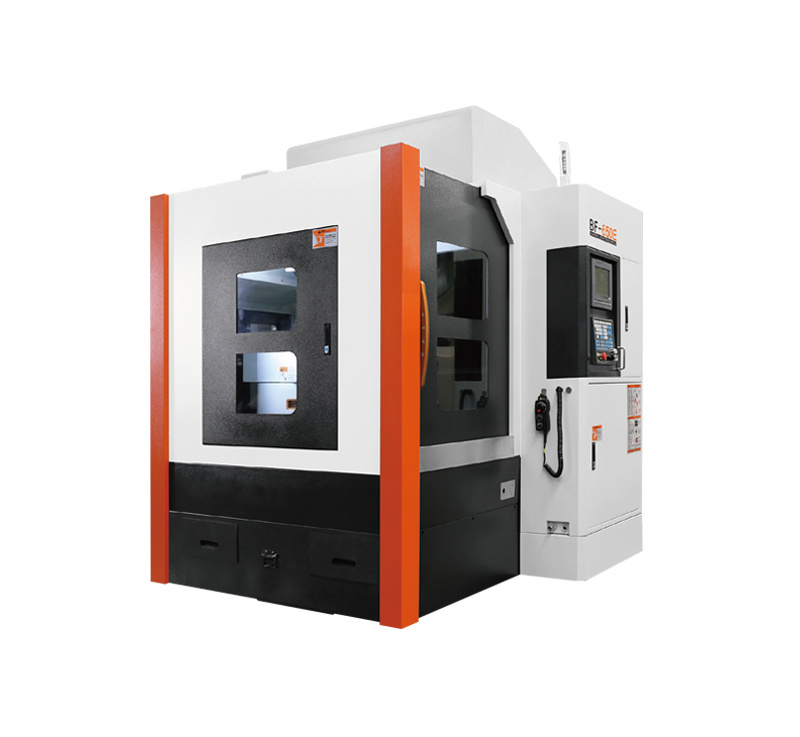

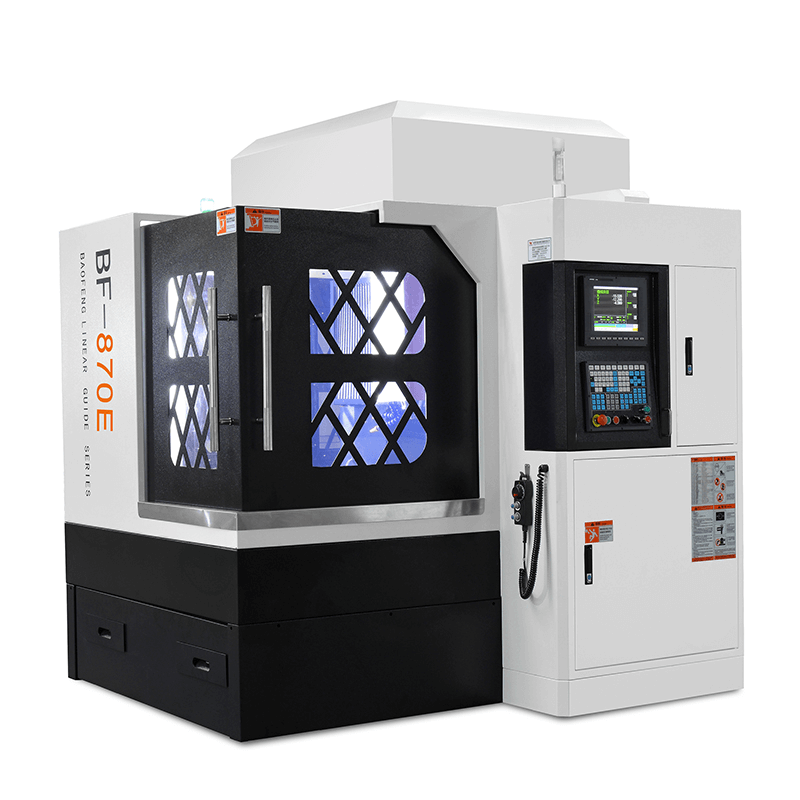

BF-650E/BF-870
产品描述
E系列铜公机型

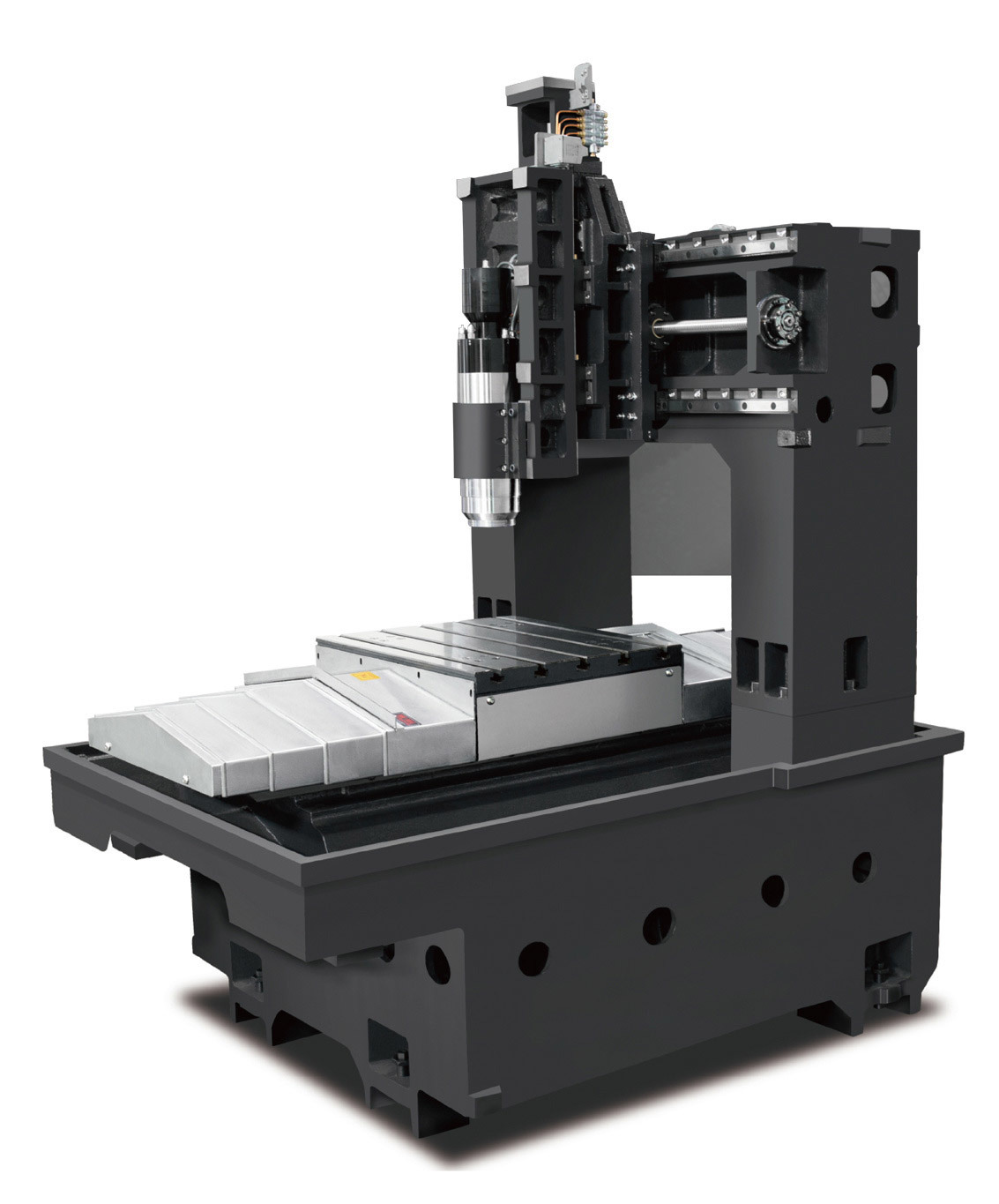

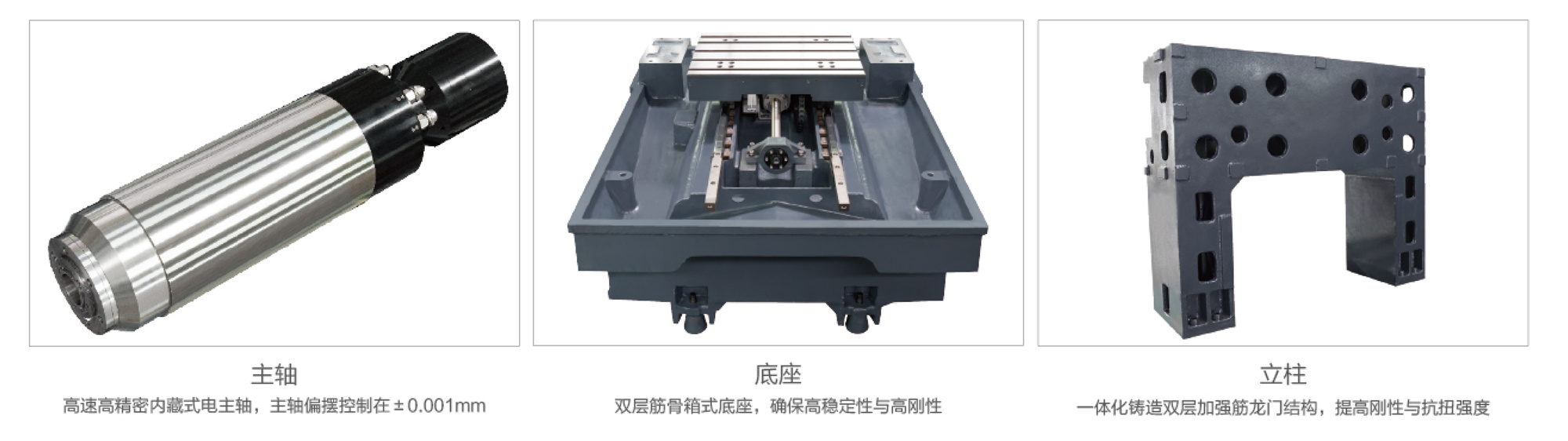

机械特点
▶ 高密度筋骨结构，变形量小，承载能力强;
▶ 表面经过高频淬火(硬度更高，更耐磨);
▶ 精工研磨，保证很小的平面度和粗糙度;
▶ 机床外观紧凑，占地面积小;
▶ 机床结构经过有限元分析优化，刚性强、结构稳定;
▶ Z轴运动部分轻量化设计，加工时响应性很好。
标准配置
● 新代22MA控制器
● Mitsubishi E80控制器
|
▶ 工件吹气系统 |
▶ 床身导轨防护罩 |
|
▶ 刀具冲屑系统 |
▶ 全防护 |
|
▶ 自动集中润滑系统 |
▶ 三色警报灯 |
|
▶ 主轴温控系统 |

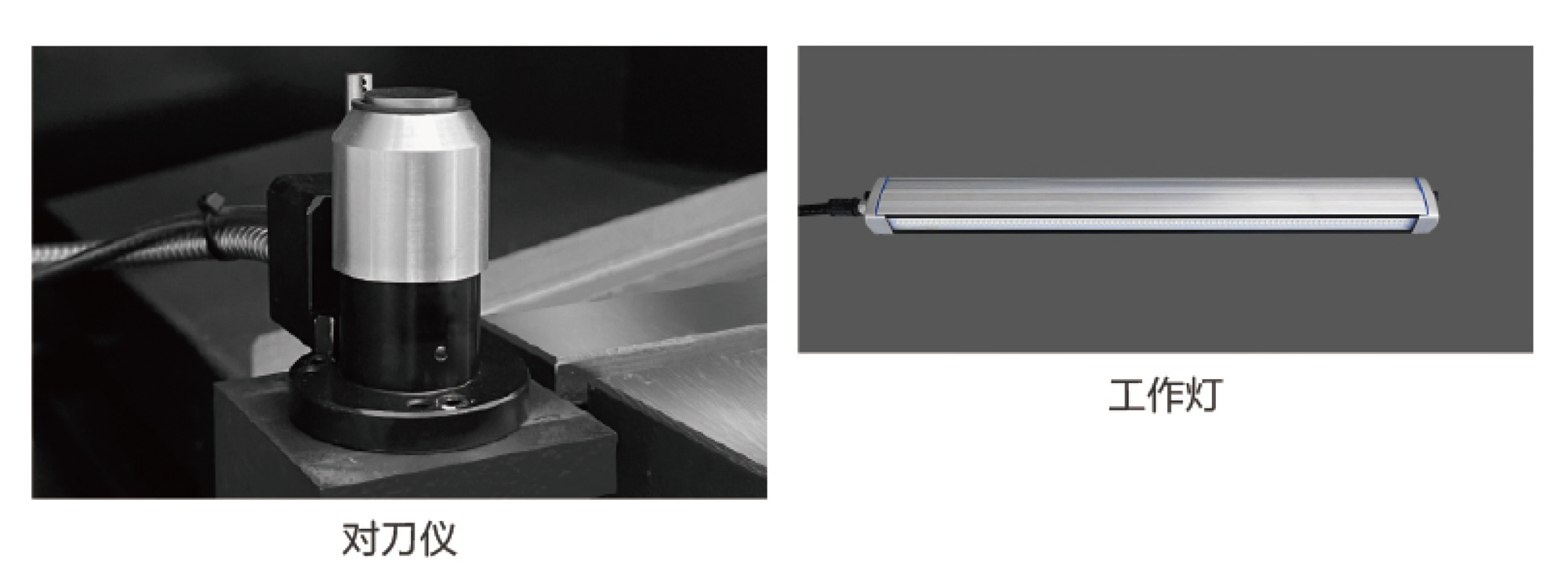

▶ 工作灯 |
|
▶ 手持操作单元 |
▶ 对刀仪 |

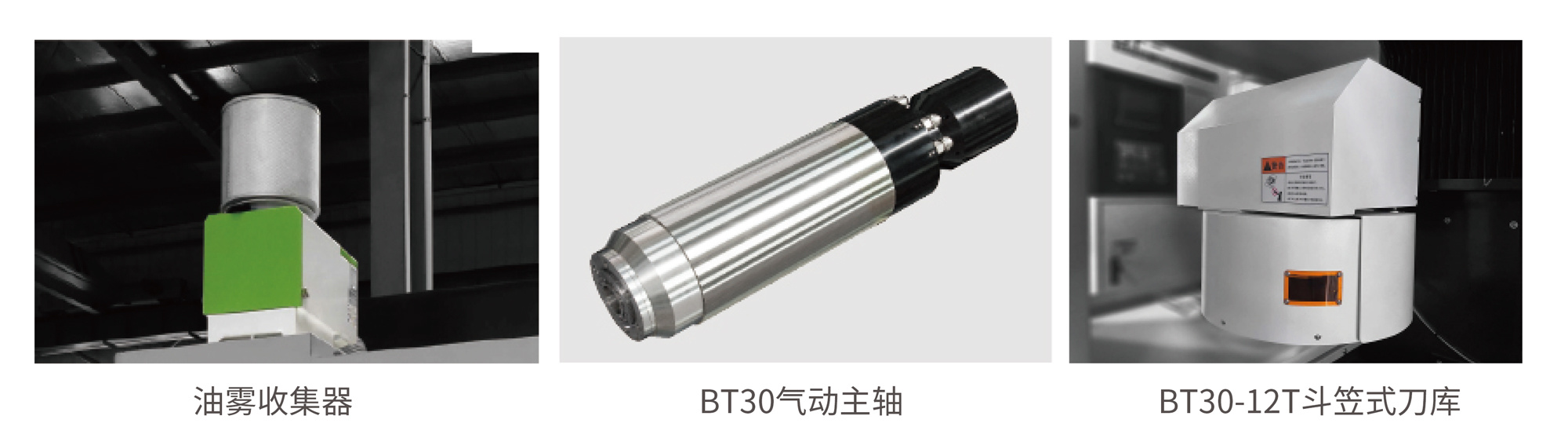

选配配置
|

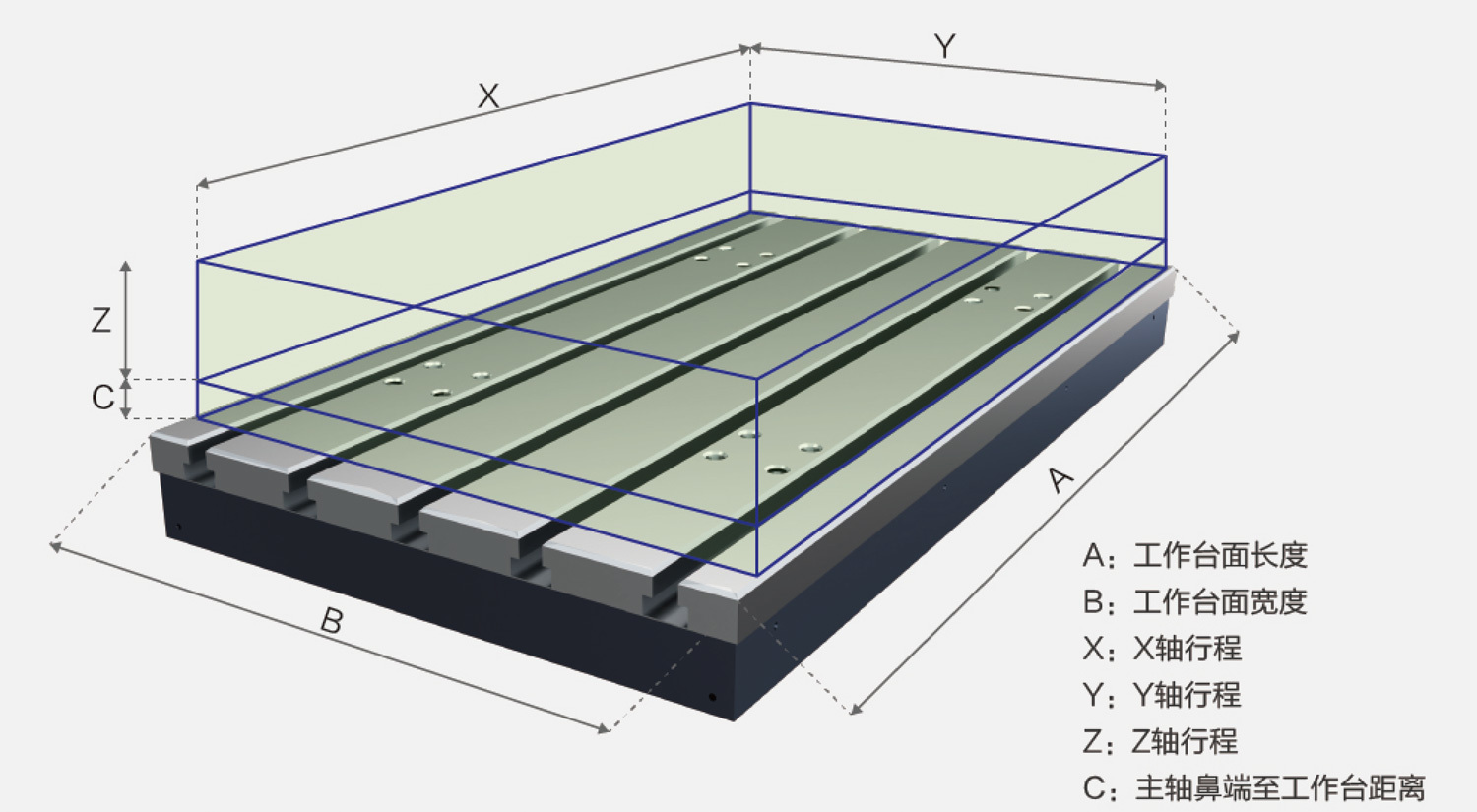

机器型号 |
单位mm |
A(长) |
B(宽) |
X(X行程) |
Y(Y行程) |
Z(Z行程) |
最小空间高 |
|
BF-600TP |
mm |
700 |
420 |
600 |
400 |
500 |
150 |
|
BF-650E |
mm |
600 |
500 |
500 |
250 |
70 |
|
|
BF-870E |
mm |
800 |
600 |
800 |
700 |
350 |
40 |
E系列铜公机型
|
规格说明 |
单位 |
BF-650E |
BF-870E |
||
|
行程范围 |
|||||
|
X轴行程 |
mm |
600 |
800 |
||
|
丫轴行程 |
mm |
500 |
700 |
||
|
Z轴行程 |
mm |
250 |
350 |
||
|
主轴鼻端至工作台距离 |
mm |
70-330 |
40-390 |
||
|
主轴中心至立柱轨面距离 |
mm |
270 |
311 |
||
|
工作台 |
|||||
|
工作台尺寸 |
mm |
600x500 |
800x600 |
||
|
工作台Max承重 |
kg |
400 |
500 |
||
|
T型槽尺寸 |
mm |
5-16x100 |
|||
|
数控系统 |
|||||
|
标准控制器（发那科） |
|
22MA |
|||
|
标准控制器（三菱） |
|
E80 |
|||
|
标准控制器（西门子） |
|
828D |
|||
|
主轴 |
|||||
|
联接方式 |
|
内藏式电主轴 |
|||
|
主轴转速 |
rpm |
24000 |
|||
|
主轴锥度及规格 |
|
ER32 |
|||
|
主轴电机功率（发那科） |
kw |
7.5-24000转 |
|||
|
主轴电机扭矩（发那科） |
NM |
8 |
|||
|
主轴电机功率（三菱） |
kw |
7.5-24000转 |
|||
|
主轴电机扭矩（三菱） |
NM |
8 |
|||
|
主轴电机功率（西门子） |
kw |
7.5-24000 转 |
|||
|
主轴电机扭矩（西门子） |
NM |
8 |
|||
|
三轴 |
|
|
|||
|
X/Y/Z三轴电机功率（发那科） |
kw |
0.85/0.85/0.85 |
1.3/1.3/1.3 |
|
|
|
X/Y/Z三轴电机功率（三菱） |
kw |
1.0/1.0/1.0 |
1.5/1.5/1.5 |
|
|
|
X/Y/Z三轴电机功率（西门子） |
kw |
1.7/1.7/1.7 |
|
|
|
|
X/Y/Z三轴电机扭矩（发那科） |
NM |
5.39/14.2 |
8.34/23.3 |
|
|
|
X/Y/Z三轴电机扭矩（三菱） |
NM |
4.8/16.7 |
7.2/25.1 |
|
|
|
X/Y/Z三轴电机扭矩（西门子） |
NM |
6.5/18 |
|
||
|
X/Y/Z快移速度（发那科） |
m/min |
12/12/12 |
|
||
|
X/Y/Z快移速度（三菱） |
m/min |
12/12/12 |
|
||
|
X/Y/Z快移速度（西门子） |
m/min |
12/12/12 |
|
||
|
机台精度 |
|
|
|||
|
定位精度（双向） |
mm |
±0.005/300 |
|
|
|
|
重复精度 |
mm |
±0.003/300 |
|
|
|
|
机械 |
|
|
|||
|
空压规格 |
kg/cm2 |
6-7bar |
|
|
|
|
机械外观（长度尺寸） |
mm |
1850 |
2440 |
|
|
|
（宽度尺寸） |
mm |
2000 |
1930 |
|
|
|
（高度尺寸） |
mm |
2330 |
2400 |
|
|
|
机械重量 |
kg |
3500 |
4000 |
|
|
