BF-850L/BF-1170L/BF-1375L/BF1580L/BF-1890L
产品描述
L系列二线一硬机型

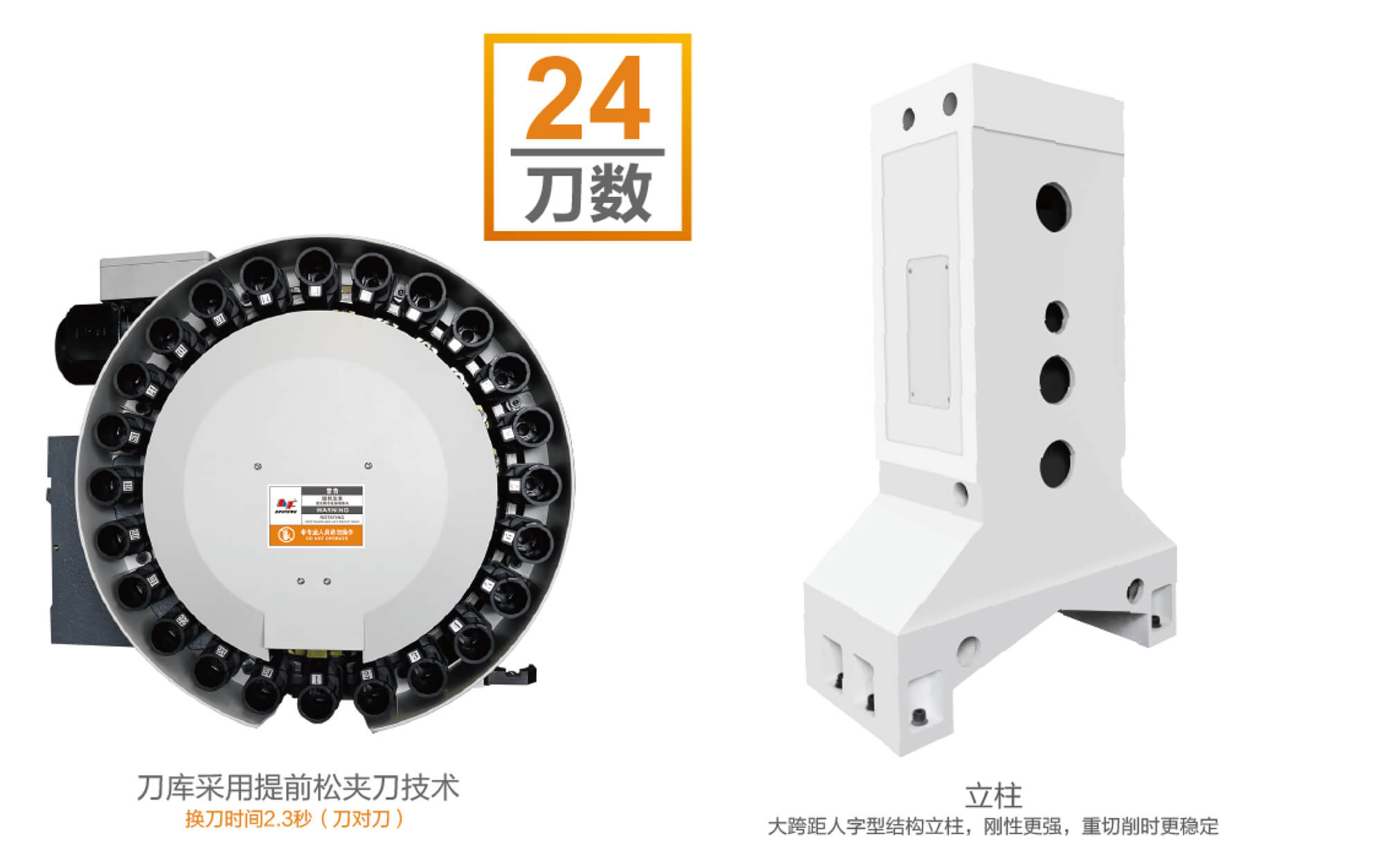

机械特点
▶ X.Y轴线轨，Z轴硬轨确保良好的循圆精度和切削力度。
▶ 箱形底座，大跨距A型立柱，确保良好的精度保持性。
▶ 精密滚珠螺杆采用双螺母设计，两端支撑座共采用五支滚珠轴承
锁紧并加以预拉抵消螺杆热伸长误差，保证机床的热稳定性。
▶ 所有润滑系统均采用容积式分配阀，确保所有润滑点均匀供油，
保持机械良好的润滑，延长使用寿命。
标准配置
选配配置
|
▶ 工件吹气系统 |
▶ 油水分离系统 |
|
▶ 刀具冲屑系统 |
▶ 床身导轨防护罩 |
|
▶ 自动集中润滑系统 |
▶ 全防护 |
|
▶ 主轴温控系统 |
▶ 三色警报灯 |
|
▶ 手持操作单元 |
▶ 工作灯 |
|
▶ 电气箱热交换机 |
|
|
机器型号 |
单位mm |
A(长) |
B(宽) |
X(X行程) |
Y(Y行程) |
Z(Z行程) |
C(主轴鼻端) |
|
L系列二线一硬机型 |
|||||||
|

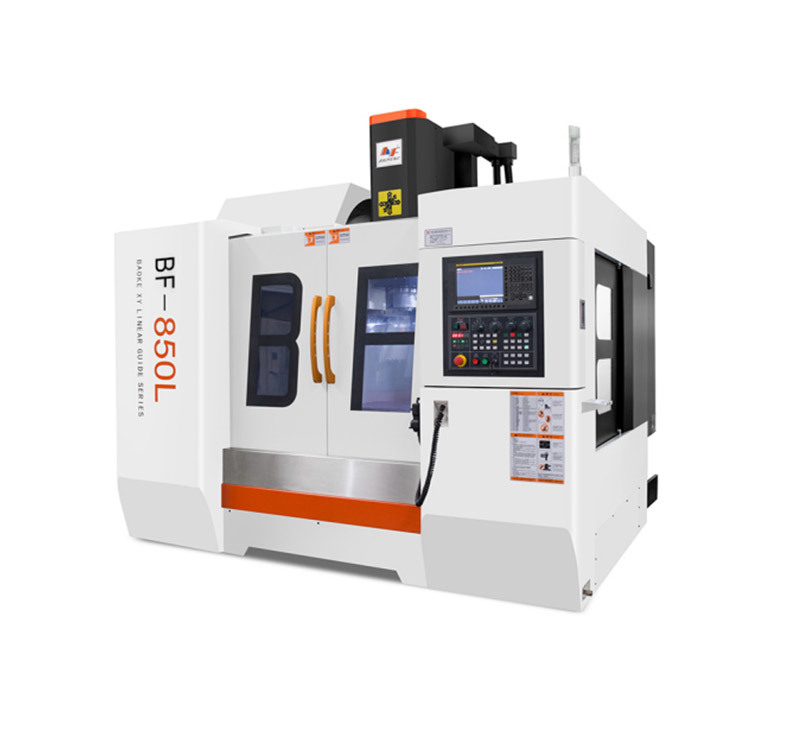

BF-850L |
mm |
1000 |
500 |
800 |
500 |
500 |
160 |
|

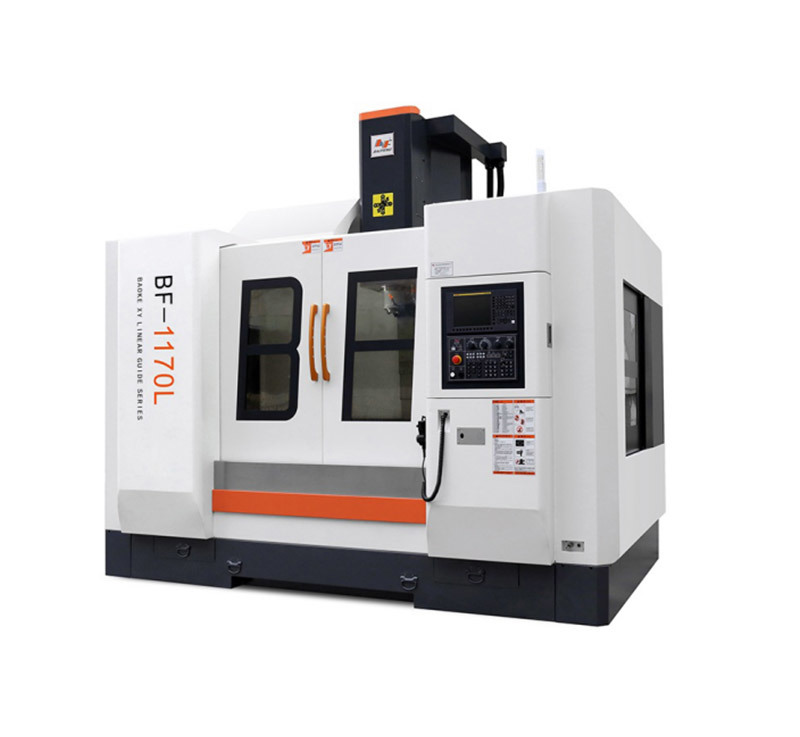

BF-1170L |
mm |
1300 |
700 |
1100 |
700 |
700 |
110 |
|

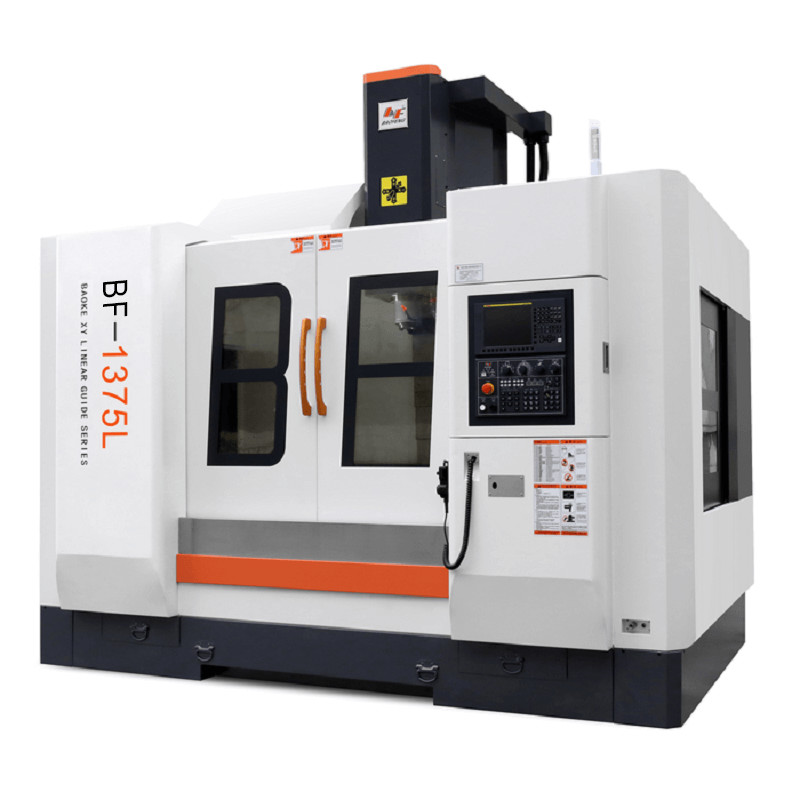

BF-1375L |
mm |
1400 |
1300 |
750 |
160 |
||
|

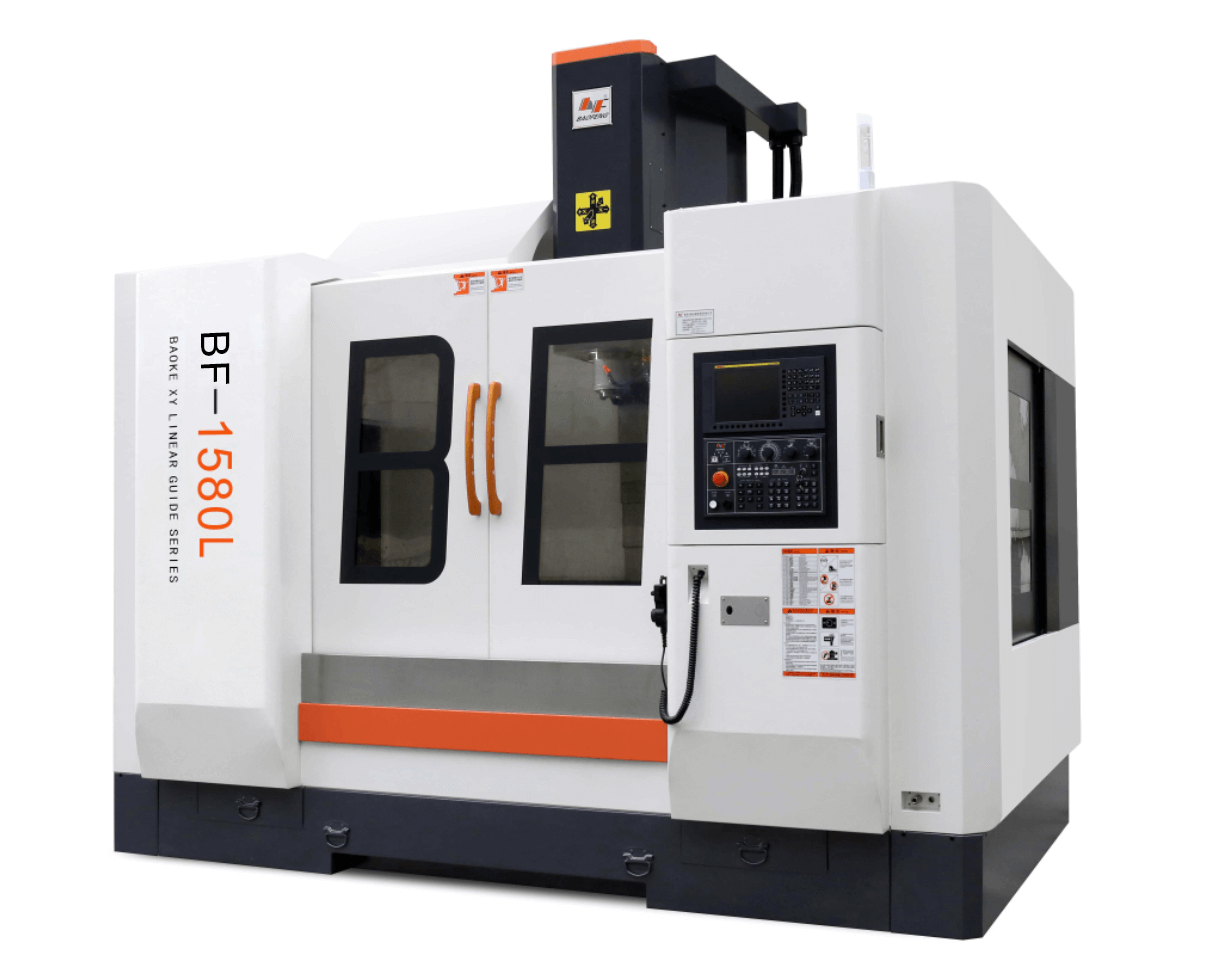

BF-1580L |
mm |
1700 |
800 |
1500 |
800 |
120 |
|
|

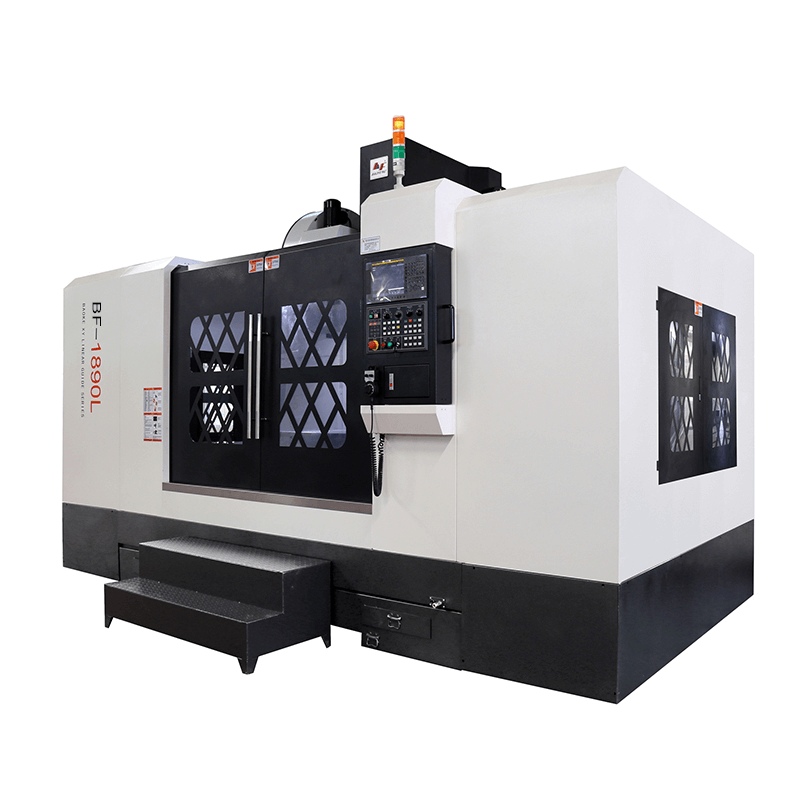

BF-1890L |
mm |
2000 |
900 |
1800 |
900 |
160 |
|
L系列二线一硬机型
|
规格说明 |
单位 |
BF-850L |
BF-1170L |
BF-1375L |
BF-1580L |
BF-1890L |
|||
|

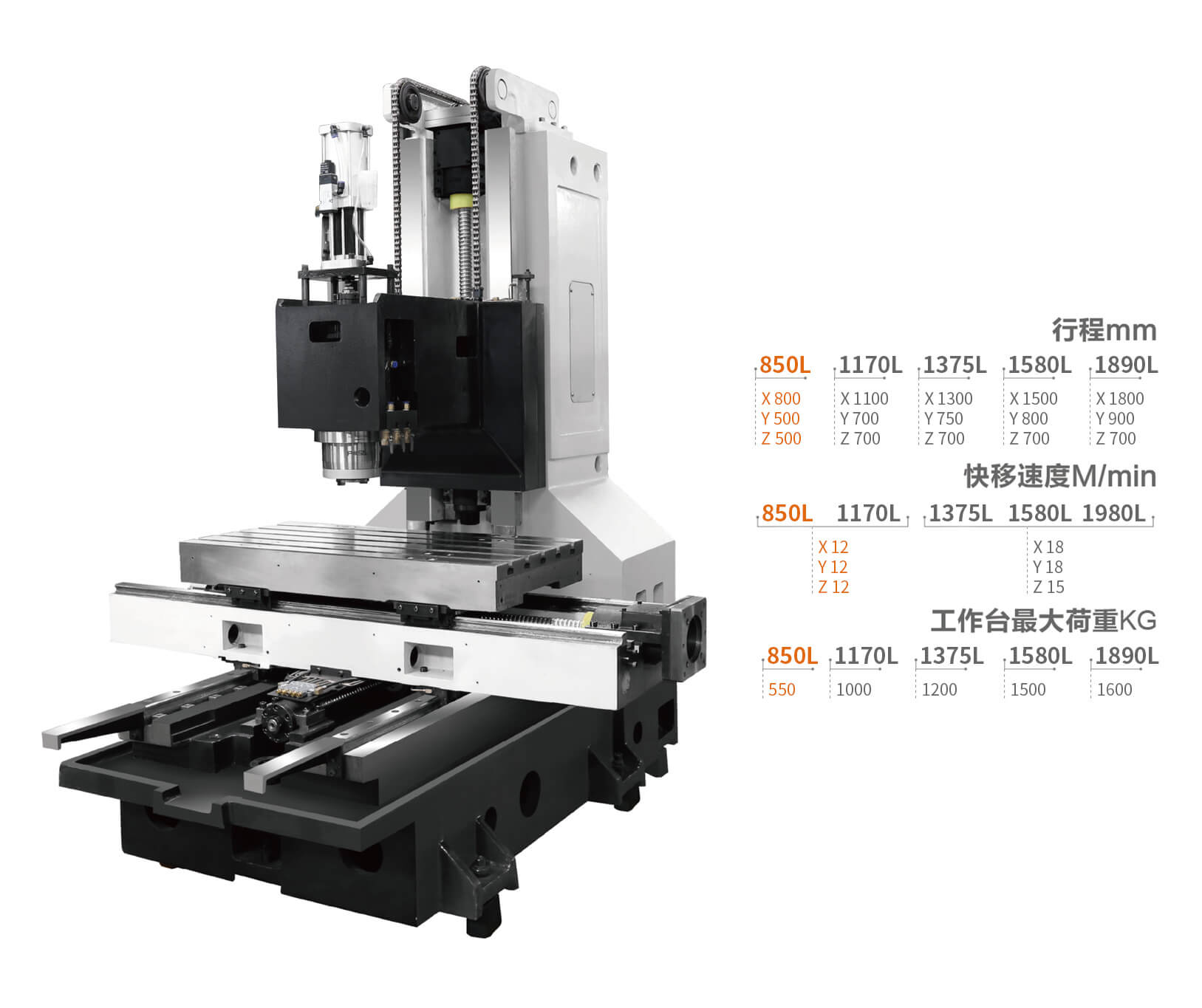

行程范围 |
|||||||||
|
X轴行程 |
mm |
800 |
1100 |
1300 |
1500 |
1800 |
|||
|
丫轴行程 |
mm |
500 |
700 |
750 |
800 |
900 |
|||
|
Z轴行程 |
mm |
500 |
700 |
700 |
700 |
700 |
|||
|
主轴鼻端至工作台距离 |
mm |
160-660 |
110-810 |
160-860 |
120-820 |
160-860 |
|||
|
主轴中心至立柱轨面距离 |
mm |
650 |
680 |
810 |
820 |
950 |
|||
|
工作台 |
|||||||||
|
工作台尺寸 |
mm |
1000x500 |
1300x700 |
1400x700 |
1700x800 |
2000x900 |
|||
|
工作台Max承重 |
kg |
550 |
1000 |
1200 |
1500 |
1600 |
|||
|
T型槽尺寸 |
mm |
5-18x90 |
5-18x120 |
5-18x152 |
5-22x140 |
5-22x165 |
|||
|
数控系统 |
|||||||||
|
标准控制器（发那科） |
|
Oi-MF Plus |
|||||||
|
标准控制器（三菱） |
|
M80B |
|||||||
|
标准控制器（西门子） |
|
828D |
|||||||
|
主轴 |
|
||||||||
|
联接方式 |
|
皮带式 |
|||||||
|
主轴转速 |
rpm |
8000 |
|||||||
|
主轴锥度及规格 |
|
BT40 |
BT50 |
||||||
|
主轴电机功率（发那科） |
kw |
11/15/18.5 |
15/18.5 |
||||||
|
主轴电机扭矩（发那科） |
NM |
52.5/95.5/118 |
143/191/236 |
||||||
|
主轴电机功率（三菱） |
kw |
11/15 |
|||||||
|
主轴电机扭矩（三菱） |
NM |
BT40 |
BT50 |
||||||
|
主轴电机功率（西门子） |
kw |
BT40 |
BT50 |
||||||
|
主轴电机扭矩（西门子） |
NM |
BT40 |
BT50 |
||||||
|
三轴 |
|
|
|
||||||
|
X/Y/Z三轴电机功率（发那科） |
kw |
3.0/3.0/3.0 |
|
|
|
||||
|
X/Y/Z三轴电机功率（三菱） |
kw |
3.0/3.0/3.0 |
4.5/4.5/4.5 |
4.5/7.0/4.5 |
|
|
|
||
|
X/Y/Z三轴电机功率（西门子） |
kw |
3.0/3.0/3.0 |
4.5/4.5/4.5 |
4.5/7.0/4.5 |
|
|
|
||
|
X/Y/Z三轴电机扭矩（发那科） |
NM |
20/45 |
36/90 |
|
|
|
|||
|
X/Y/Z三轴电机扭矩（三菱） |
NM |
22.5/64 |
37.2/90 |
XZ:37.2/90 Y:45/130 |
|
|
|
||
|
X/Y/Z三轴电机扭矩（西门子） |
NM |
22/66 |
40/120 |
|
|
|
|||
|
X/Y/Z快移速度（发那科） |
m/min |
30/30/18 |
18/18/15 |
|
|
|
|||
|
X/Y/Z快移速度（三菱） |
m/min |
30/30/18 |
18/18/15 |
|
|
|
|||
|
X/Y/Z快移速度（西门子） |
m/min |
30/30/18 |
18/18/15 |
|
|
|
|||
|
机台精度 |
|
|
|
||||||
|
定位精度（双向） |
mm |
±0.005/300 |
|
|
|
||||
|
重复精度 |
mm |
±0.003/300 |
|
|
|
||||
|
机械 |
|
|
|
||||||
|
空压规格 |
kg/cm2 |
6-7bar |
|
|
|
||||
|
机械外观（长度尺寸） |
mm |
2760 |
3560 |
3700 |
4300 |
5000 |
|
|
|
|
（宽度尺寸） |
mm |
2900 |
2760 |
3700 |
3800 |
4100 |
|
|
|
|
（高度尺寸） |
mm |
2800 |
3300 |
2950 |
3350 |
3800 |
|
|
|
|
机械重量 |
kg |
5000 |
8000 |
10000 |
11000 |
1400 |
|
|
|
