昇玛DB703 DD703 SM703穿孔机
1.DB703 主要技术参数：
|
参数 |
单位 |
DB703 |
|
工作台面尺寸（长×宽） |
mm |
436×316 |
|
工作台行程（X×Y） |
mm |
300×400 |
|
Z轴行程（二次） |
mm |
270+300 |
|
加工深度 |
mm |
0~300 |
|
最大加工速度 |
mm/min |
60 |
|
最大加工电流 |
A |
30 |
|
加工孔径范围 |
mm |
Ф0.3~Ф3.0 |
|
工作台承受重量 |
Kg |
200 |
|
工作液 |
|
水/皂化液 |
|
工作液箱容量 |
L |
25 |
|
机床供电电源 |
|
380V/50Hz |
|
最大消耗功率 |
KVA |
3.5 |
|
机床外形尺寸（长×宽×高） |
mm |
1060×750×1760 |
|
外包装尺寸（长×宽×高） |
|
1300×1040×2030 |
|
机床重量 |
Kg |
600 |
|
控制方式 |
|
Z轴自动 |
|
数显 |
|
三轴数显 |
|
定深功能 |
|
有 |
2.基本配置：
（1）两轴数显与操作相溶为一体
（2）z轴采用了直线导轨（5相十拍步进电机推动），直流电机推动
（3）直齿传动式旋转头，体积小
（4）超大规模集成电路，使脉冲电源极为可靠
（5）高低压复合电源，大功率VMOS场效应
（6）机动型二次行程
（7）可调节式操作控制箱，充分考虑以人为本
（8）包容DD703型的操作控制模式
（9）专用柱塞泵，线隙式过滤器
（10）大理石台面
（11）不锈钢工件装夹附件
（12）随机备件及耗材
（13）加工极性可随意更换
（14）加工稳定度可调节
二、苏州昇玛DD703型穿孔机
2.DD703主要要技术参数：
|
参数 |
单位 |
DD703 |
|
工作台面尺寸（长×宽） |
mm |
436×316 |
|
工作台行程（X×Y） |
mm |
300×400 |
|
Z轴行程（二次） |
mm |
270+300 |
|
加工深度 |
mm |
0~300 |
|
最大加工速度 |
mm/min |
60 |
|
最大加工电流 |
A |
30 |
|
加工孔径范围 |
mm |
Ф0.3~Ф3.0 |
|
工作台承受重量 |
Kg |
200 |
|
工作液 |
|
水/皂化液 |
|
工作液箱容量 |
L |
25 |
|
机床供电电源 |
|
380V/50Hz |
|
最大消耗功率 |
KVA |
3.5 |
|
机床外形尺寸（长×宽×高） |
mm |
1060×750×1760 |
|
外包装尺寸（长×宽×高） |
|
1300×1040×2030 |
|
机床重量 |
Kg |
600 |
|
控制方式 |
|
Z轴自动 |
|
数显 |
|
两轴数显 |
|
定深功能 |
|
无 |
2.基本配置：
（1）两轴数显与操作相溶为一体
（2）z轴采用了直线导轨（5相十拍步进电机推动），直流电机推动
（3）直齿传动式旋转头，体积小
（4）超大规模集成电路，使脉冲电源极为可靠
（5）高低压复合电源，大功率VMOS场效应
（6）机动型二次行程
（7）可调节式操作控制箱，充分考虑以人为本
（8）包容DD703型的操作控制模式
（9）专用柱塞泵，线隙式过滤器
（10）大理石台面
（11）不锈钢工件装夹附件
（12）随机备件及耗材
（13）加工极性可随意更换
（14）加工稳定度可调节

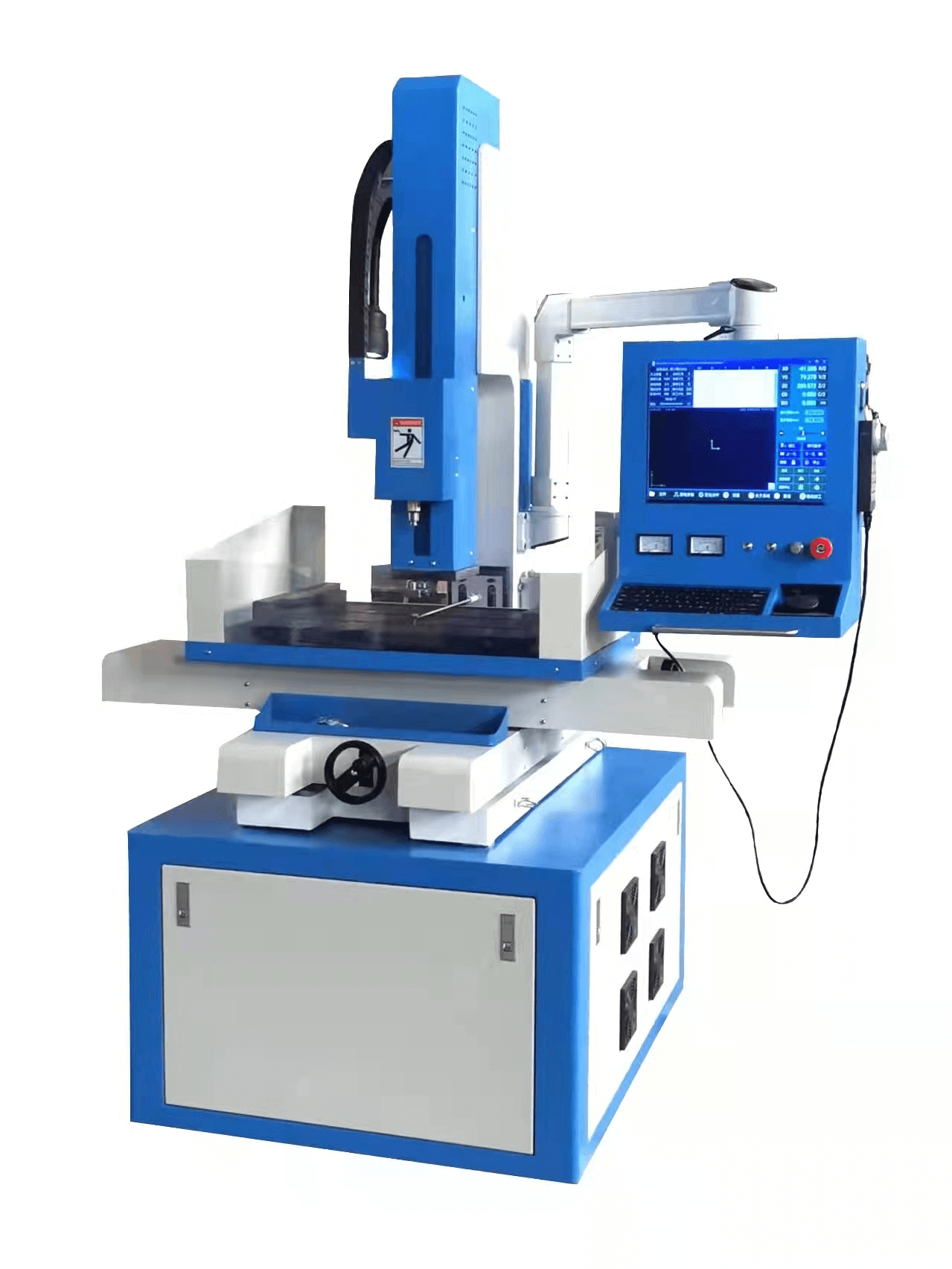

三、数控SM703型穿孔机
四、
1.数控穿孔机SM703技术参数：
|
加工孔径 |
(mm) |
Ø0.3~3 |
|
|
机床外形尺寸（长*宽*高） |
(mm) |
1050*1000*2000 |
|
|
机床重量 |
(KG) |
650 |
|
|
工作台水盘尺寸 |
(mm) |
420*720 |
|
|
最小读取单位 |
(mm) |
0.005 |
|
|
工作台左右移动距离（Y轴） |
(mm) |
300 |
|
|
工作台前后移动距离（X轴） |
(mm) |
400 |
|
|
工件最大装载重量 |
(KG) |
300 |
|
