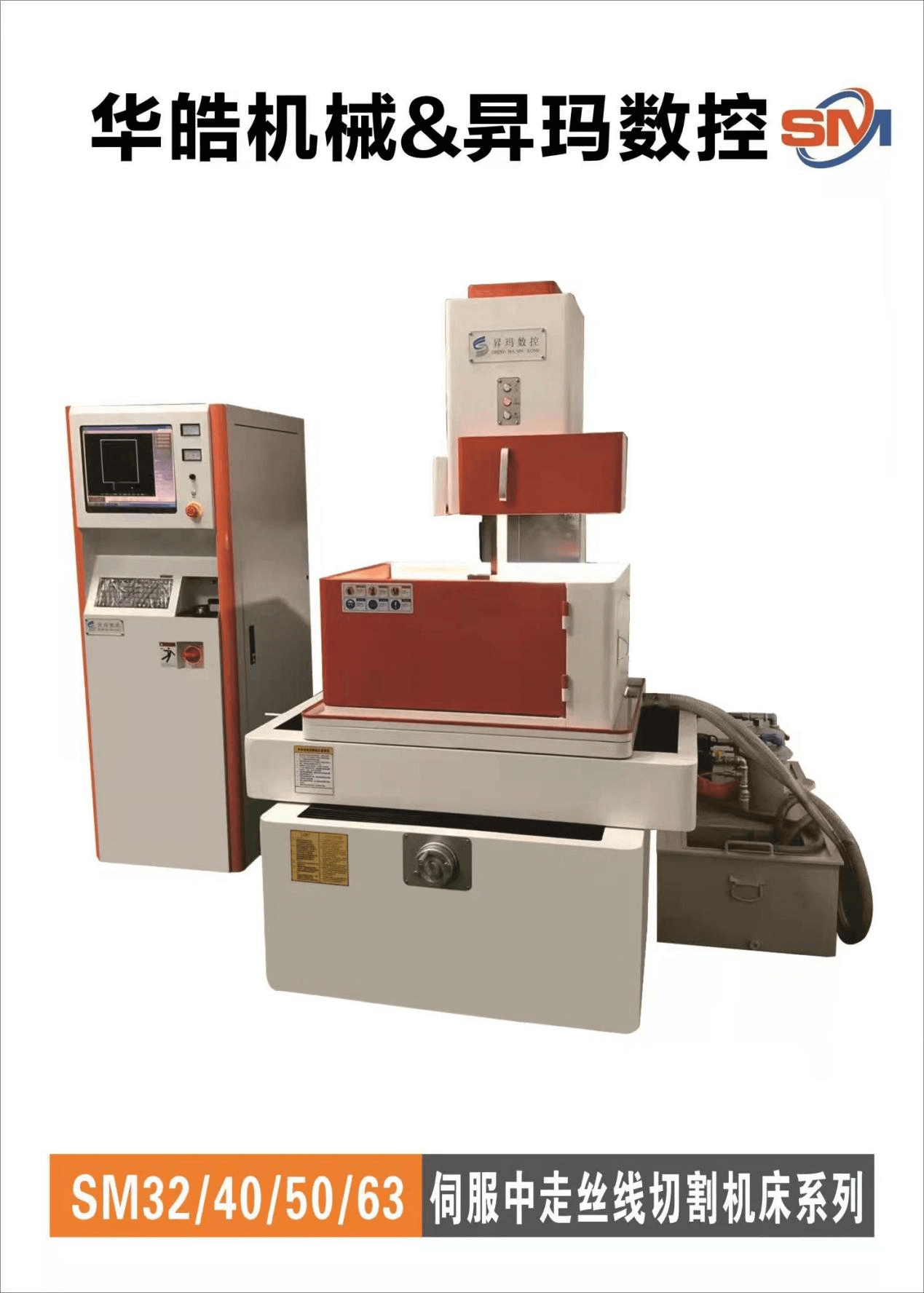

昇玛中走丝SM77 T系列
1. 伺服中走丝SM400T技术参数
|
SM400T |
||
|
|
|
|
|
机床尺寸 |
mm |
1700*1300*2160 |
|
机床重量 |
kg |
1600 |
|
主轴行程（电动可调） |
mm |
300 |
|
电极丝直径范围 |
mm |
φ0.15-0.20 |
|
机床功率 |
kw |
≤2.4 |
|
工作台行程 |
mm |
400*320 |
|
工作台面尺寸 |
mm |
740*470 |
|
加工件最大尺寸 |
mm |
820*520 |
|
工作台最大承重重量 |
kg |
500 |
|
驱动方式 |
|
闭环伺服驱动 |
|
加工表面粗糙度 |
um |
加工40mm厚的Cr12粗糙度效率切割：Ra≤0.8μm； |
|
最大切削厚度 |
mm |
300 |
|
最大切削斜度/工件厚度 |
degree/mm |
±3°/80 |
|
最大切削速度 |
mm2min |
≥200 |
|
多刀切割精度 |
mm |
≤±0.004 |
|
三刀平均切割速度 |
mm2min |
≥80 |
|
运丝速度 |
|
变频调速 |
|
语言界面 |
|
中、英文语言 |
|
工作液容量 （L） |
|
190 |
|
X.Y最小指令单位 |
|
0.001mm |
2. 伺服中走丝SM500T技术参数
|
SM500T |
||
|
|
|
|
|
机床尺寸 |
mm |
1960*1620*2160 |
|
机床重量 |
kg |
1900 |
|
主轴行程（电动可调） |
mm |
300 |
|
电极丝直径范围 |
mm |
φ0.15-0.20 |
|
机床功率 |
kw |
≤2.4 |
|
工作台行程 |
mm |
500*400 |
|
工作台面尺寸 |
mm |
840*540 |
|
加工件最大尺寸 |
mm |
980*600 |
|
工作台最大承重重量 |
kg |
600 |
|
驱动方式 |
|
闭环伺服驱动 |
|
加工表面粗糙度 |
um |
加工40mm厚的Cr12粗糙度效率切割：Ra≤0.8μm； |
|
最大切削厚度 |
mm |
300 |
|
最大切削斜度/工件厚度 |
degree/mm |
±3°/80 |
|
最大切削速度 |
mm2min |
≥200 |
|
多刀切割精度 |
mm |
≤±0.004 |
|
三刀平均切割速度 |
mm2min |
≥80 |
|
运丝速度 |
|
变频调速 |
|
语言界面 |
|
中、英文语言 |
|
工作液容量 （L） |
|
190 |
|
X.Y最小指令单位 |
|
0.001mm |
3. 伺服中走丝SM630T技术参数
