MS-DZ430A
电火花穿孔机MS-DZ430A技术资料
一、技术配置：
|
序号 |
技术名称 |
简要说明 |
|
1 |
装夹电极直径（mm） |
Φ0.1-Φ3.0 |
|
2 |
W轴/主轴头行程（mm） |
250 |
|
3 |
Z轴/主轴行程（mm） |
380 |
|
4 |
主轴最大调节速度（mm/min） |
1500 |
|
5 |
旋转头转速（rpm） |
0-200可调 |
|
6 |
工作台尺寸（mm） |
440*320 |
|
7 |
X*Y轴行程（mm） |
400*300 |
|
8 |
导向器与工作台最大距离（mm） |
300 |
|
9 |
最大加工电流（A） |
30 |
|
10 |
输入最大功率（KW） |
4.0 |
|
11 |
电源输入方式（V/HZ） |
380/50 |
|
12 |
数显方式 |
三轴 |
|
13 |
工作液供给方式 |
浅隙式 |
|
14 |
工作液供给装置 |
电动+气动 双泵 |
|
15 |
工作液压力（Mpa） |
12 |
|
16 |
最大工作物荷重（kg） |
380 |
|
17 |
主机外形尺寸（W*L*H） |
1000*1000*2000 |
|
18 |
整机重量（kg） |
700 |
|
19 |
X、Y、Z轴配置 |
X、Y、Z轴精密滚珠丝杠 |
|
20 |
Z轴台湾直线导轨 |
|
|
22 |
Z轴混合伺服电机 |
1、 Z轴最大行程380mm，一次可装夹500mm长电极，并且电极管浪费降到了最低（大约100mm），加以超低损耗电路设计，极大提高了电极管的使用效率。
二、机床主要性能特征
2、Z轴采用细分步进马达（混合伺服），实现了快速升降，整个行程只需10秒左右，大大减少了等待时间，效率大幅度提高。W轴机头行程采用电动升降。
3、 专利旋转头：电机旋转头一体设计，采用钨钢耐磨片及多重防水结构。与夹头采用锥套连接，可保证夹头旋转同心度。
4、自主研发操作系统：一键加工、定深功能、分中功能、定端面功能、专家数据库、极性转换、数字采样、自适应伺服跟踪、穿透功能、柔性加工、高速加工、表面防护、关加工自动回工件面。适用Φ0.1以上电极铜管的细孔加工、厚度280mm以内超厚工件加工、钨钢、铝、AK80等超硬、特殊材料加工。
三、设备工作条件
1. 电源：380V±10%,50HZ±10%
2. 环境温度：2℃-40℃.建议室温在20℃±1℃
3. 相对湿度：≦75%（无强碱、无强电磁场、无水气状态）
4. 机床噪声等级：≤80db
5. 机床在上述工作环境下能长期稳定工作

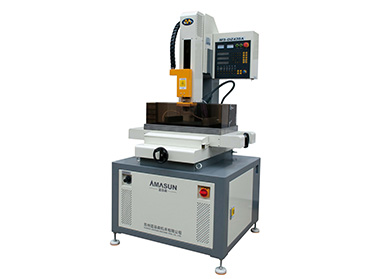

四、产品参考图片
（具体以实物为准）
五、出厂装箱单
|
序号 |
名称 |
规格 |
数量 |
|
1 |
电极专用剪刀 |
|
1把 |
|
2 |
双头螺丝刀 |
|
1把 |
|
3 |
内六角板手 |
M3 M4 M5 M6 M8 |
1套 |
|
4 |
导向器 |
Ф0.5*12*42mm |
1只 |
|
5 |
导向器 |
Ф1.0*12*42mm |
1只 |
|
6 |
黄铜电极管 |
Ф0.5*500mm |
100支 |
|
7 |
黄铜电极管 |
Ф1.0*500mm |
100支 |
|
8 |
硅胶止水塞 |
Ф0-1.0mm |
20只 |
|
9 |
台湾自锁紧钻夹头 |
Ф0-3.0mm |
1套 |
|
10 |
净水箱 |
20L |
1套 |
|
11 |
污水桶 |
25L |
1台 |
|
12 |
机床底脚 |
M16 |
4只 |
|
13 |
平衡条座架 |
280*30*50mm |
1付 |
|
14 |
PC挡水板 |
|
1付 |
|
15 |
使用说明书 |
基础篇+使用篇 |
1份 |
